Smap3D 基于Autodesk Inventor

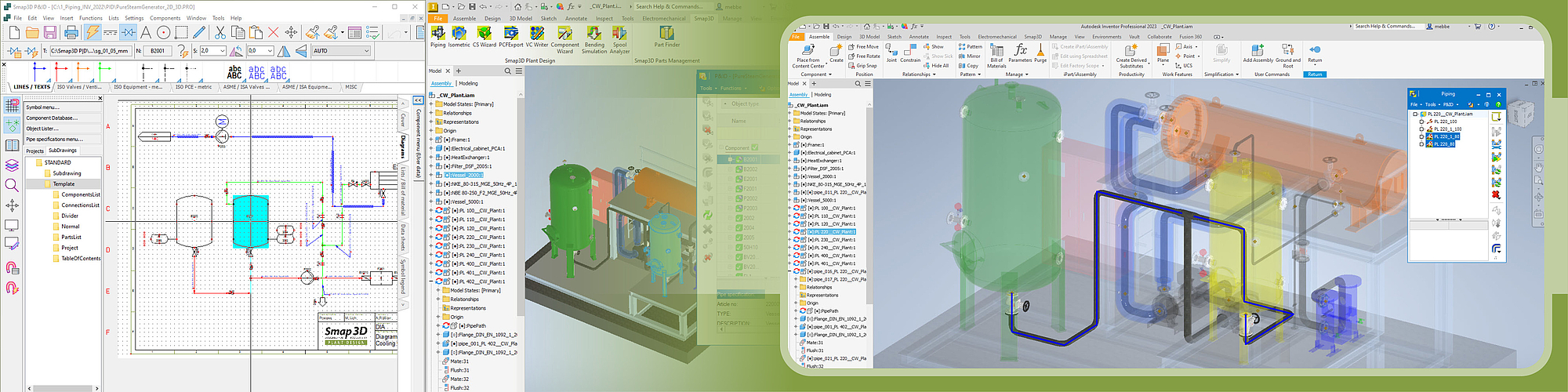

Autodesk Inventor和Smap3D Plant Design的结合使您能够在单一环境中快速、轻松地创建机器和工厂的复杂三维管道系统。该集成解决方案大大扩展了Autodesk Inventor的功能范围,因为它实现了端到端的整体流程,从创建2D流程图(P&ID),通过3D管道规划(管道)和等高线,到直接在Autodesk Inventor CAD环境中连接到管道生产。

工厂建设软件的模块化概念还允许你只购买个别的、实际需要的模块,从而节省成本。例如,工艺工程师通常只使用P&ID模块,而在施工中则需要3D管道,必要时还需要Isometric。

根据相关特性(如公称压力、介质)为不同的工业分支预定义的管道类别,加速了管道的建设,并保证了工艺的可靠性。例如,塑料L型弯管与钢管的连接事实上是不能连接的,在软管规格等级里面规定了正确的连接方式。如果有必要,可以利用Smap3D标准件库来扩大功能范围,用于工厂建设,或者选择创建和管理自己的(工厂)标准件。

优点

  • 与Autodesk Inventor 100%集成
  • 从P&ID,通过管道到等高线的整体过程是一致的
  • 独特: 在设计过程中就可以进行弯曲模拟
  • 由于有大量可用的管道类别,因此工艺可靠性高
  • 模块化结构节省了成本
  • 提供广泛的标准件库
  • 可创建您自己的(工厂)标准件
  • 可与管道生产连接
  • 凭借多年的工厂工程经验,提供卓越的支持


Benefits

  • Linked workflow from P&ID to 3D piping and isometrics
  • Complex 3D piping systems according to pipe specifications
  • Isometrics generated at the touch of a button
  • 3D piping creation
  • Importing of scan data to SOLIDWORKS

Webinars for Inventor

Register for our webinars

Videos for Inventor

Smap3D Plant Design with Inventor

Complete overview: From P&ID to 3D Piping to Isometric

使用Smap3D工厂设计在所有领域进行更好的规划:

P&ID 3D 管道 ISO单线图 管道等级/规格 钢结构 Steel to NC PDM/ERP 接口 电气设计 Stress Simulation Bending Simulation Pipe Fabrication 3D Laser Scan

Smap3D 工厂设计介绍.3分钟
